Antenna Buddistick homebrew di IW2MXE

Buddistick homebrew di IW2MXE
Buddistick homebrew di IW2MXE

Ecco la mia Buddistick autocostruita. Ho preso spunto dalla versione commerciale anche se l'ho sovradimensionata per farla rendere di più.

L'antenna è molto semplice si trattta di uno stilo 1/4 onda verticale e di un radiale (contrappeso) in filo orizzontale a 1m da terra (sempre 1/4 onda lungo).

Nella sua semplicità l'antenna necessita di un solo supporto che nel mio caso era un cavalletto trepiedi per fotografia non piu' usato ed è autoportante.

















Materiale:

N.2 pezzi da 50cm filettati da ambo i lati 3/8x24 in alluminio pieno del 10mm

N.2 Manicotti forati e maschiati 3/8x24 di 10cm di lunghezza

N.1 bobina fatta su PVC pieno lavorato diametro 42mm fresatura centrale per alloggio coccodrillo e filettatura passo regolare M4 per alloggiare il filo di rame stagnato di 1mm di diametro.

N.2 bussole filettate 3/8x24 da inserire nel supporto della bobine fissate con vide M5 filettata passante da parte a parte

N.1 stilo commerciale MFJ-1979 di 5.18m esteso e di 66cm tutto accorciato

N.1 supporto MFJ-355 3/8x24 da un lato e SO-239 dall'altro.

N.1 bobina Rame argentato del 1.5mm (SWG 16)



Baddistick homebrew MXE: contrappeso
Baddistick homebrew MXE: contrappeso

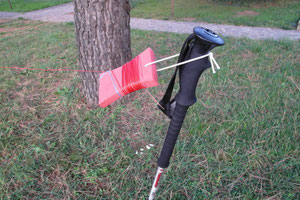

Radiale



Fatto con cavo dello 0.5 con occhiello saldato e lungo 14m avvolto su supporto lavorato (recuperato dal mondo della pesca usato per avvolgere le lenze).

Il radiale va steso a 1m da terra e deve avere una lunghezza circa uguale al quarto d'onda della frequenza usata (vedasi tabella di tettaglio piu' avanti)

Buddistick homebrew MXE: Supporto + MFJ-355
Buddistick homebrew MXE: Supporto + MFJ-355

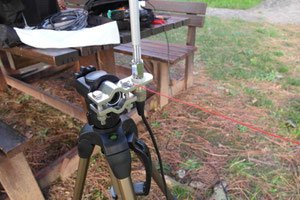

Supporto Verticale e feed antenna



Come supporto ho usato un vecchio trepiede per fotografia. Il bocchettone di alimentazione è stato preso da MFJ il modello è il MFJ-355. Trattasi di un supporto da un lato maschiato 3/8x24 (passo Fine) e dal lato opposto connettore SO-329

Buddistick homebrew MXE: Bochettoni e parte bassa
Buddistick homebrew MXE: Bochettoni e parte bassa

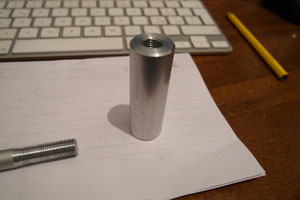

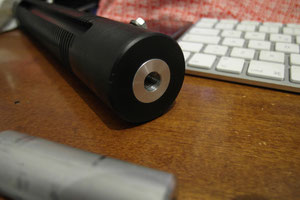

Particolari filettature e maschiature 3/8x24



Boccole di connessione parte bassa dell'antenna e relativo collettore.

Baddistick homebrew MXE: Bobina
Baddistick homebrew MXE: Bobina

Particolare della bobina



Fatta su un pezzo di PCV pieno diametro 42mm lunghezza 340mm maschiata con passo regolare 4mm.

La bobina è fatta con cavo di rame argentato di 1.5mm (SWG 16). La lunghezza è di 213mm ed il valore va da 1.1uH a 19.6uH sono 51 spire.

Le bussole sono maschiate per 45mm e nella parte bassa hanno un foro passante filettato che passa da parte a parte il supporto in PVC per fare contatto e prendere la bobina di rame.

Buddistick homebrew MXE: Particolari Bobina
Buddistick homebrew MXE: Particolari Bobina

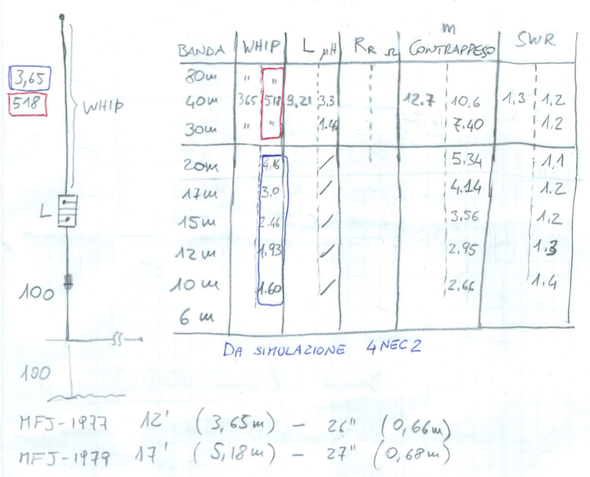

Buddistick homebrew MXE: Tabella simulazione con 4NEC2
Buddistick homebrew MXE: Tabella simulazione con 4NEC2

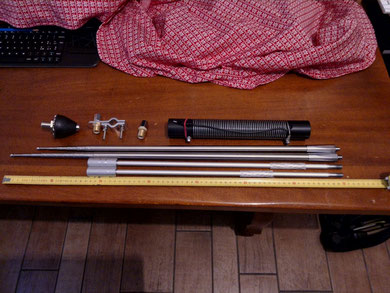

Buddistick homebrew di IW2MXE
Buddistick homebrew di IW2MXE

Test e settaggi antenna

Inserirò a breve una tabella dei settagi testati. Per ora l'ho provata in 40m con 10,2m di contrappeso e la wimp tutta stesa (5.18 m) con presa sulla spira n.22 dall'alto (sono 51 spire). ROS nullo nessuna tacca sull' FT-817 ed alimentazione con 5W pieni (12 VDC).

Segue un piccolo filmato.

Buona visione e buona costruzione a tutti.



P.S La bobina ed i due pezzi di barra di alluminio compreso i collettori l'ho fatti fare da un tornitore locale che mi ha chiesto 120€ fatturati ma con un ordine di 5pezzi minimo mi faceva 100€. Il materiale è ottimo e molto ben lavorato pensate che sulla bobina ho fatto fare una fresatura per meglio alloggiare il coccodrillo. Le barre filettate e le boccole entrano per 45mm quasi il triplo di quella commerciale.



'73 de IW2MXE Diego
