Una radio "economica" FT-857 + perseus + SWITCHBOX
Dopo aver posseduto un FT-2000 adesso mi ritrovo con il "vecchio" amico FT-857 che accoppiato ad un Perseus ed uno switchbox (AF e RF) costituisce un'ottima radio.
Il primo problema, per noi che facciamo solo telegrafia, è che in funzionamento automatico lo switchbox commuta velocemente, troppo velocemente direi, lasciando uno strascico di nota proveniente dall'audio dell'SDR. Si osserva che anche con il Dalay (menu 24 CW DELAY) a 1 secondo la commutazione avviene istantaneamente nello switchbox mentre la radio è ancora in tx (led rosso sul frontale).
La soluzione è quella di far funzionare lo switchbox pilotato dal TX-GND.
Na dove cavolo si preleva dall'FT-857 ?
Il connettore 2 è già occupato dal CAT, il connettore 3 appena ci collego un MINI-DIN (pezzo di cavo preso da un mouse) si mette in tx l'apparato, quindi lo escludo ........
finalmente la soluzione, anche se non ovvia, è abbastanza semplice!

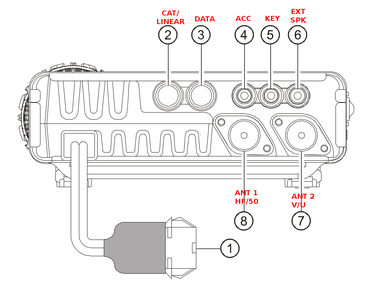

Nel back panel della radio cè il connettore femmina stereo 3.5mm jack chiamato ACC (numero 4 nello schema). Si puo' usare questo per avere il TX-GND per tutti gli scopi richiesti senza sacrificare il CAT!

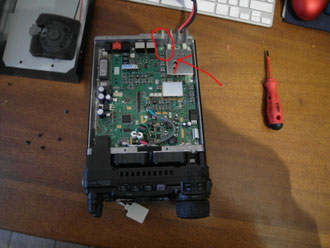

Aprire il coperchio dell'FT-857 e localizzare il jumper nella parte posteriore destra (evidenziato in figura). Di default questo Jumper è settato in “TX REC” position. Cambiarlo in “TX GROUND” position, come mostrato sulla scheda, ed il lavoro è fatto. In questo modo si avrà un segnale di PTT indipendente da usare con lo switchbox della ELAD (o per un lineare HI HI !).
In ultimo dobbiamo farci il cavetto da un lato jack stereo maschio da 3.5mm
dall'altro lato un
semplice jack maschio RCA.

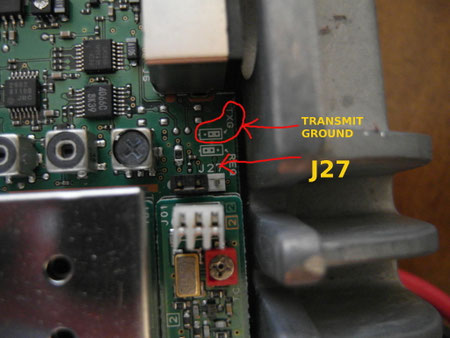

A questo punto basta spostare il ponticello J27. In figura cè la posizione di default che va spostata verso l'esterno seguendo quanto serigrafato sulla scheda TXG
PS. La stessa procedura vale anche per FT-897. Ringraziamenti a SV2JL e SV8YM
Fonte:SV8RX http://sv8rx.blogspot.it/2010/05/alternative-tx-ground-for-ft-897d.html

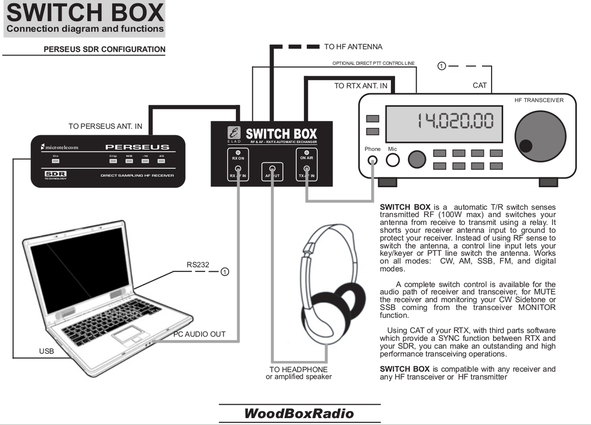

Riporto qui di seguito il collegamento della stazione FT-857 a perseus a switch box preso dal sito del distributore italiano WoodBoxRadio
Lo switchbox della Elad arriva con un connettore di alimentazione Jack.
I 13.8 VDC sono con positivo sul centrale. Dico questo perchè non è segnato da nessuna parte.
Cosi' è come era la stazione prima e come è adesso.
